新会議室 Web会議対応 映像音響システム

課題と設計方針

Web会議・セミナー・講演の3用途を1つのシステムで賄う新設会議室に、
専門知識なしで誰でも操作できることを最優先に設計しました。

利用シーンを選んで「起動」をタップするだけで30秒以内に全機器が立ち上がり、あとはマイクを持って話すだけの環境を実現しています。

3つのポイント

ワンタップで全機器起動

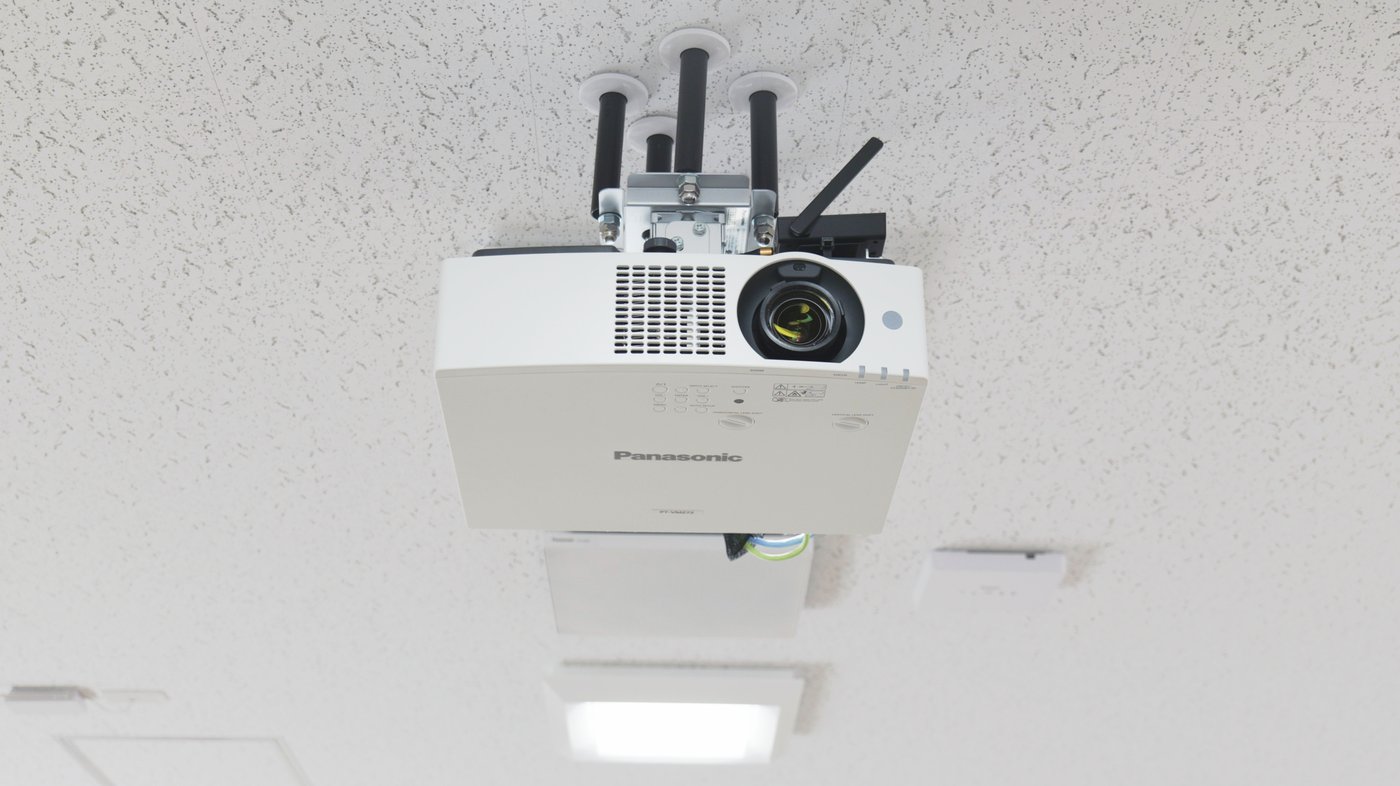

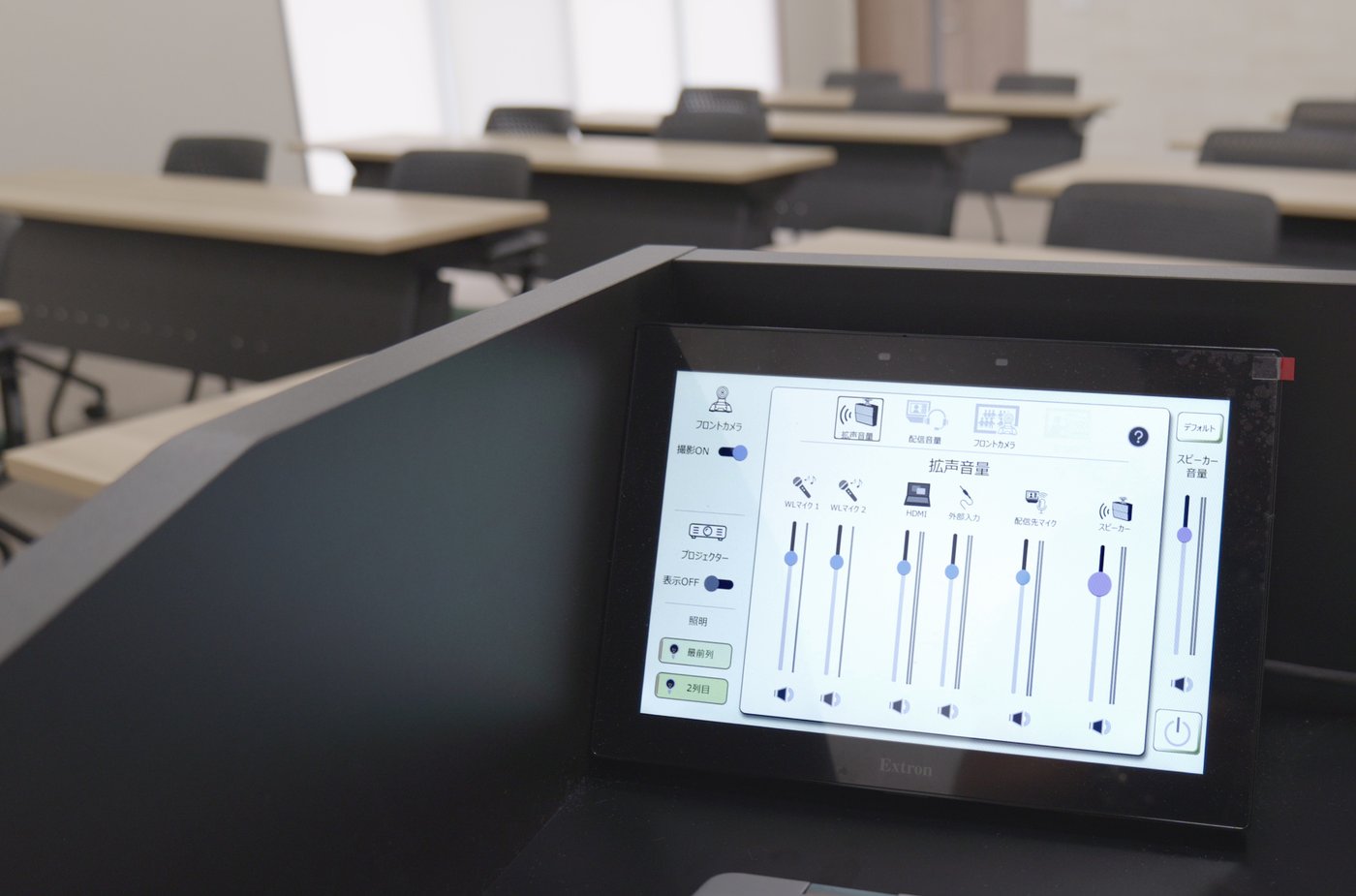

10インチタッチパネルの起動ボタン一つで、プロジェクター・マイク・スピーカー・カメラ・照明がシーケンス制御で自動起動します。

天井マイクが話者を自動追尾

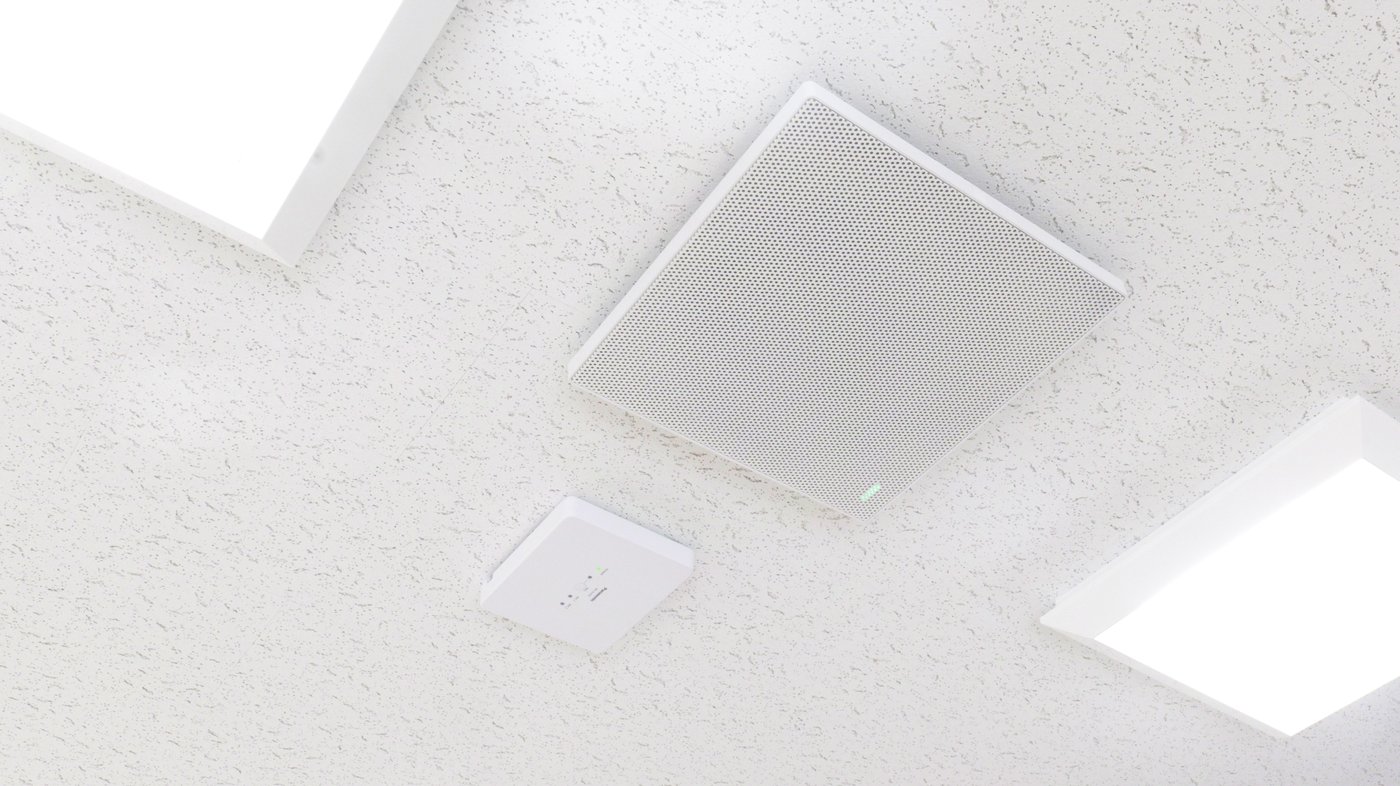

シーリングアレイマイク（WX-AM800）のビームフォーミング機能が、
話者の方向を自動検出して収音します。
エコーキャンセラーとハウリングサプレッサーも常時稼働し、
Web会議特有のループ音声やハウリングを自動除去します。

2台カメラでWeb配信

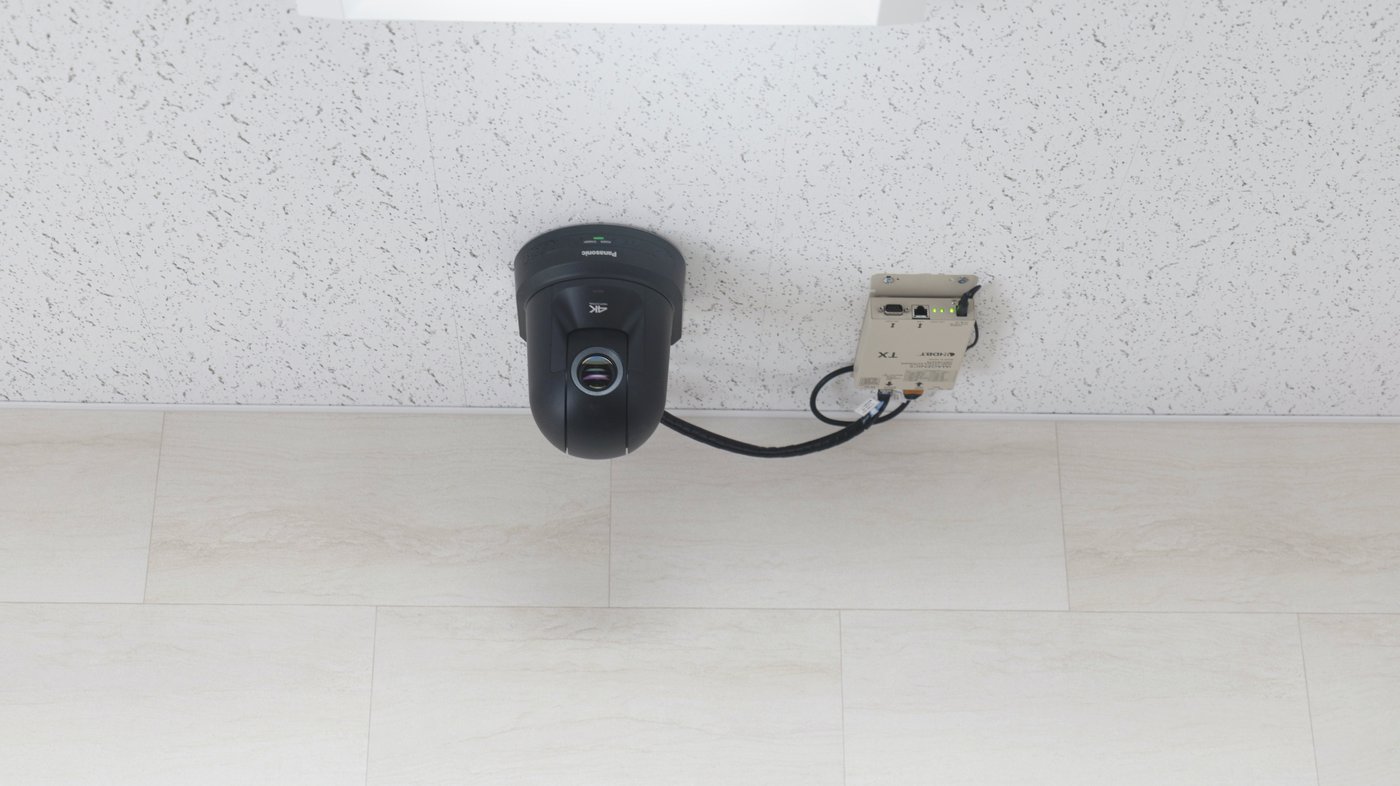

PTZカメラ（AW-UE40K）で登壇者をズーム追尾し、固定カメラ（AW-UE4WGN）で
会場全景を捉えます。
タッチパネルからカメラを切り替えてTeams・Zoomへそのまま配信できます。

システム構成

音響調整

正清電器の技術者がFIR+IIRハイブリッド調整を実施し、客席代表点での均一な音圧レベル分布と高い明瞭度を確保しています。

事前の音響シミュレーション

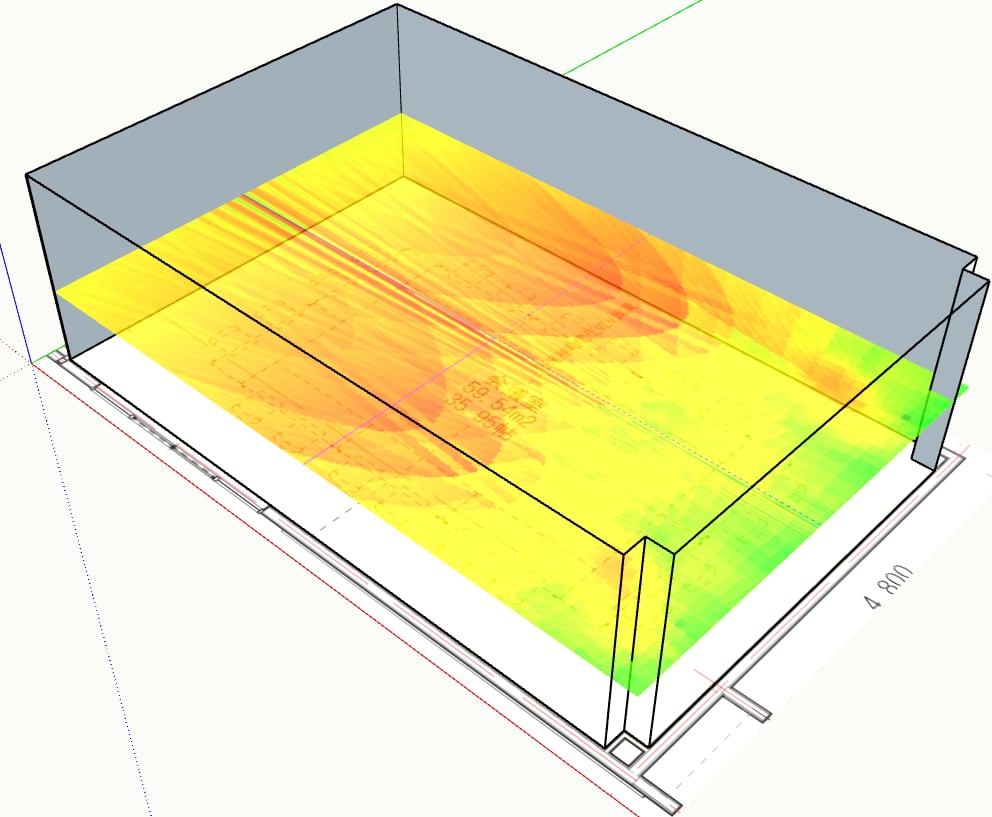

設置前に3D音響シミュレーションで座席全体の音圧レベル分布を検証。

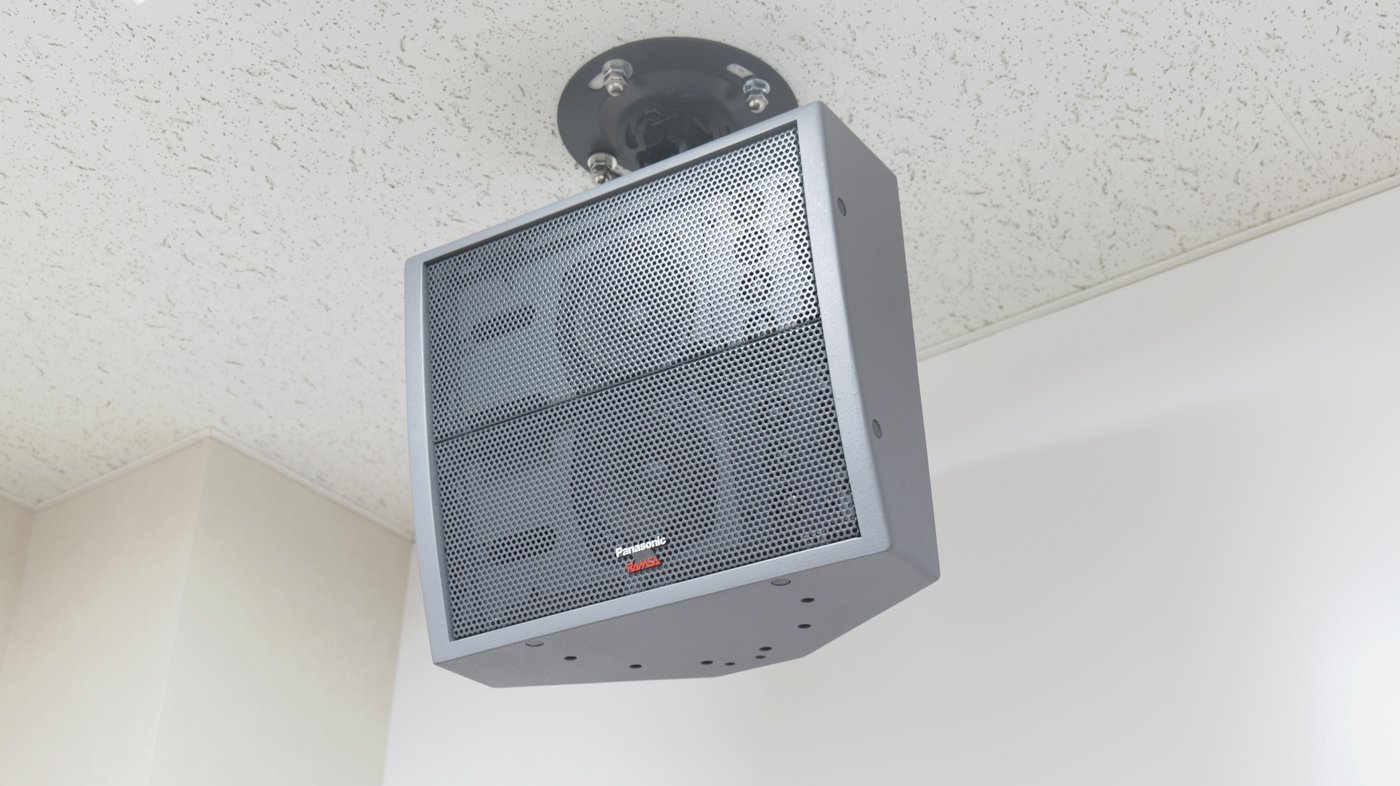

スピーカーの機種・位置・角度を設計段階で最適化し、「なんとなく設置」ではなく数値で裏付けた配置を実現しています。

納入後の現場調整

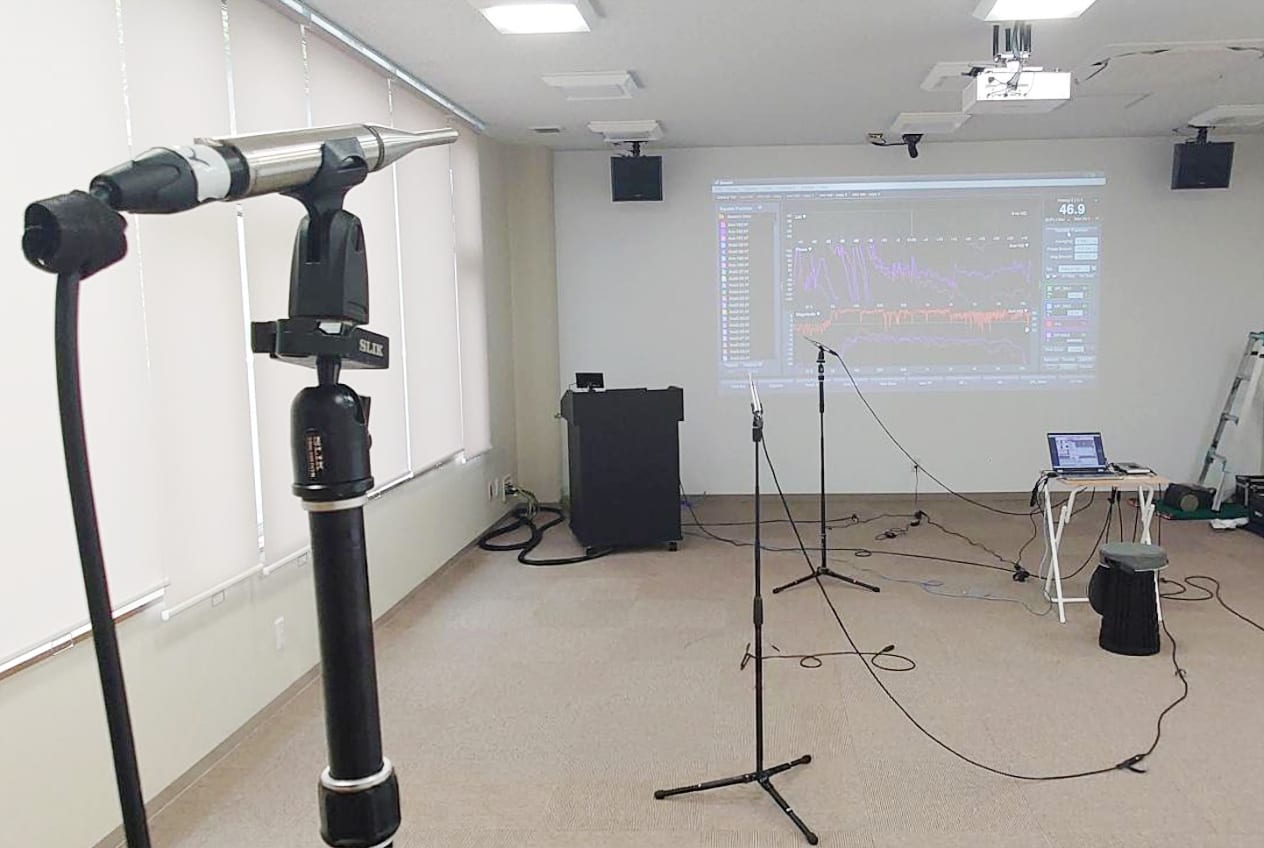

竣工後、測定マイクと音響アナライザーを用いて客席代表点で実測。
測定データをもとにFIR+IIRハイブリッド補正を施し、聴き取りやすさを数値で仕上げています。

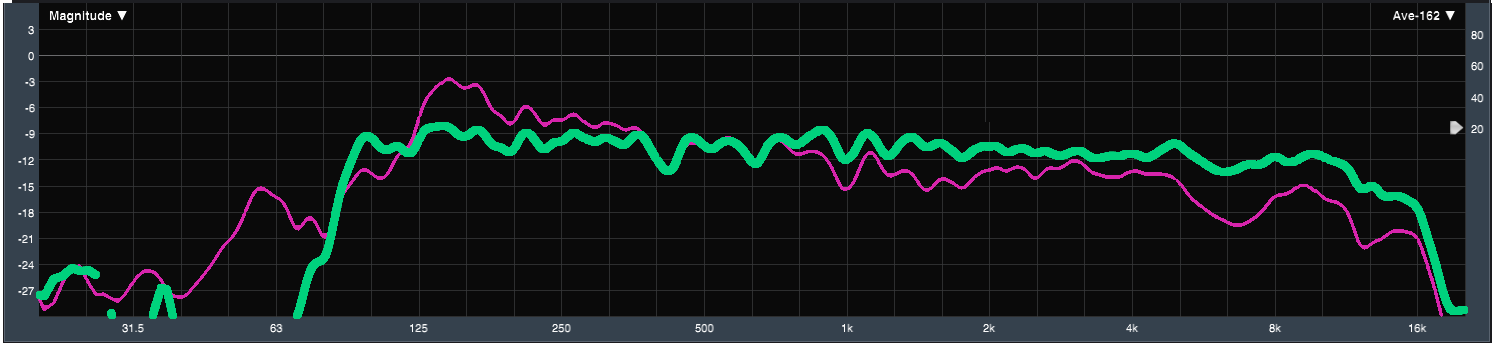

マゼンタ＝調整前 ／ グリーン＝調整後。
全帯域にわたり伝送周波数特性がフラットに補正され、原音に忠実なシステムに仕上がっています。

---
