本社6階ホール音響映像設備改修

九州唯一の独立系地方証券会社・大熊本証券様の本社6階ホール（収容約50名）に映像音響システムを納入。
130インチスクリーン・7300lmプロジェクター・KGEARラインアレイスピーカー・7インチタッチパネルを演台に集約し、「誰でも簡単・ケーブルなし・最後部まで聞こえる音」を実現しました。

課題と設計方針

50名収容の本社ホールに、最後列まで均一に届く音、ケーブルを見せないすっきりした外観、
誰でもすぐ使えるシンプル操作の3要件を同時に満たすシステムを構築しました。

KGEARラインアレイ（GF82I）は8本のユニットを縦に配列した垂直指向性により、
前列と最後列の音量差を最小化します。
全座席で安定した音量と明瞭度を確保しています。

Panasonic PressITのUSB-A型ドングルをPCに挿すだけでプロジェクターへワイヤレス投影できます。
発表者が変わっても接続替えは不要で、セッティングの手間ゼロを実現しています。

演台上の7インチタッチパネルの起動ボタン一つで、プロジェクター・スクリーン・アンプ・照明が時間差で順次起動します。
終了後は全設定が自動リフレッシュされ、次回の「音が出ない」トラブルを防ぎます。

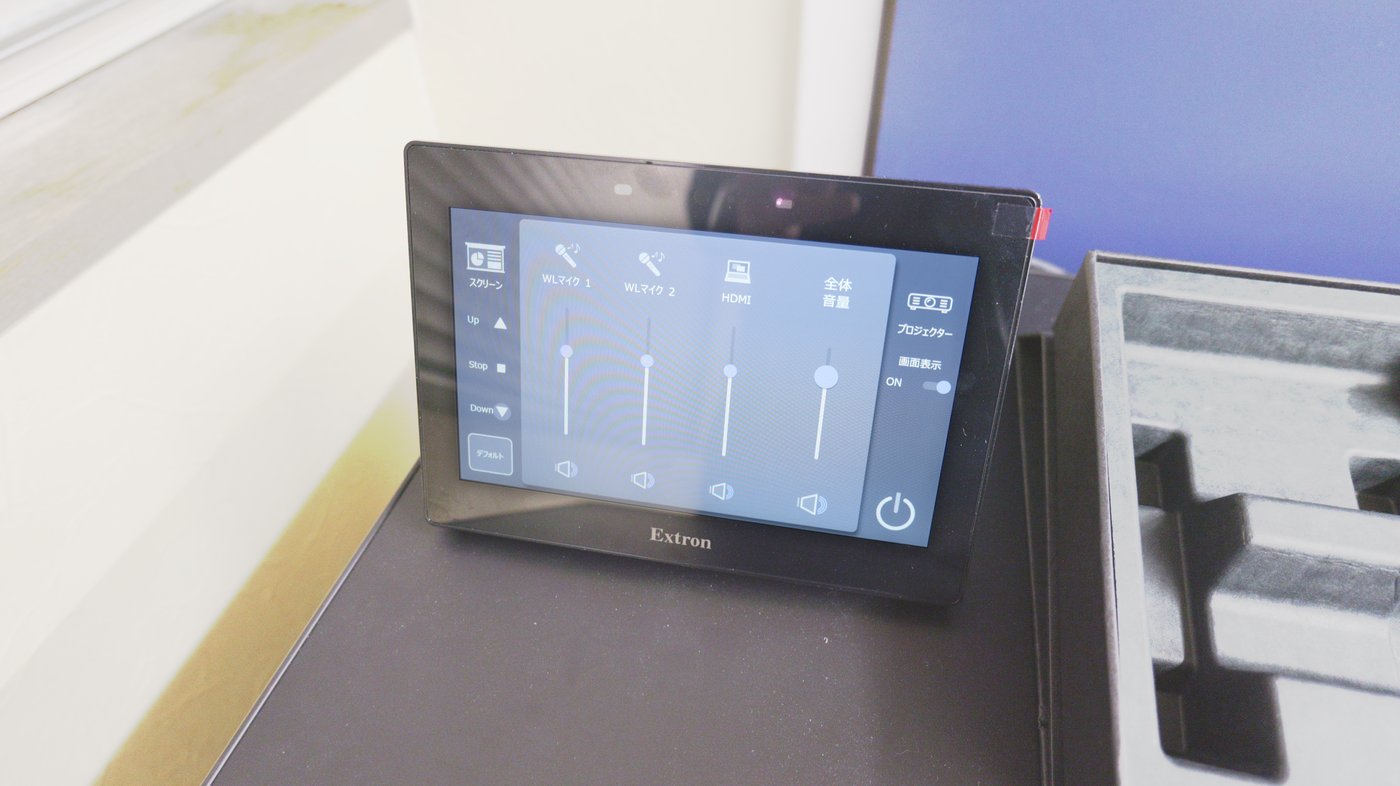

正清電器が自社設計したタッチパネルUI。
スクリーン昇降・マイク音量・プロジェクターを一画面で操作

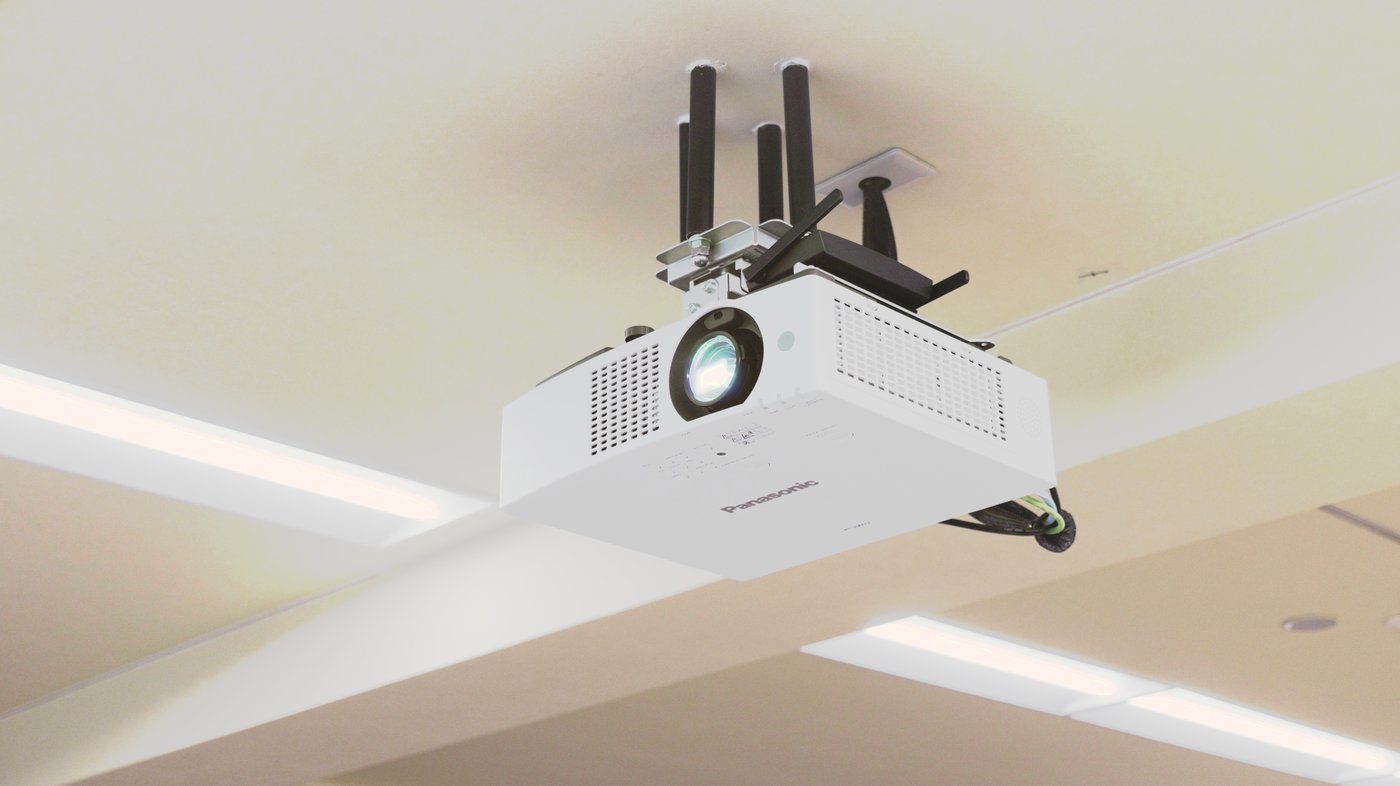

PressIT対応プロジェクター天吊り施工。
TY-WPS2アンテナを本体に取り付けケーブルレスを実現

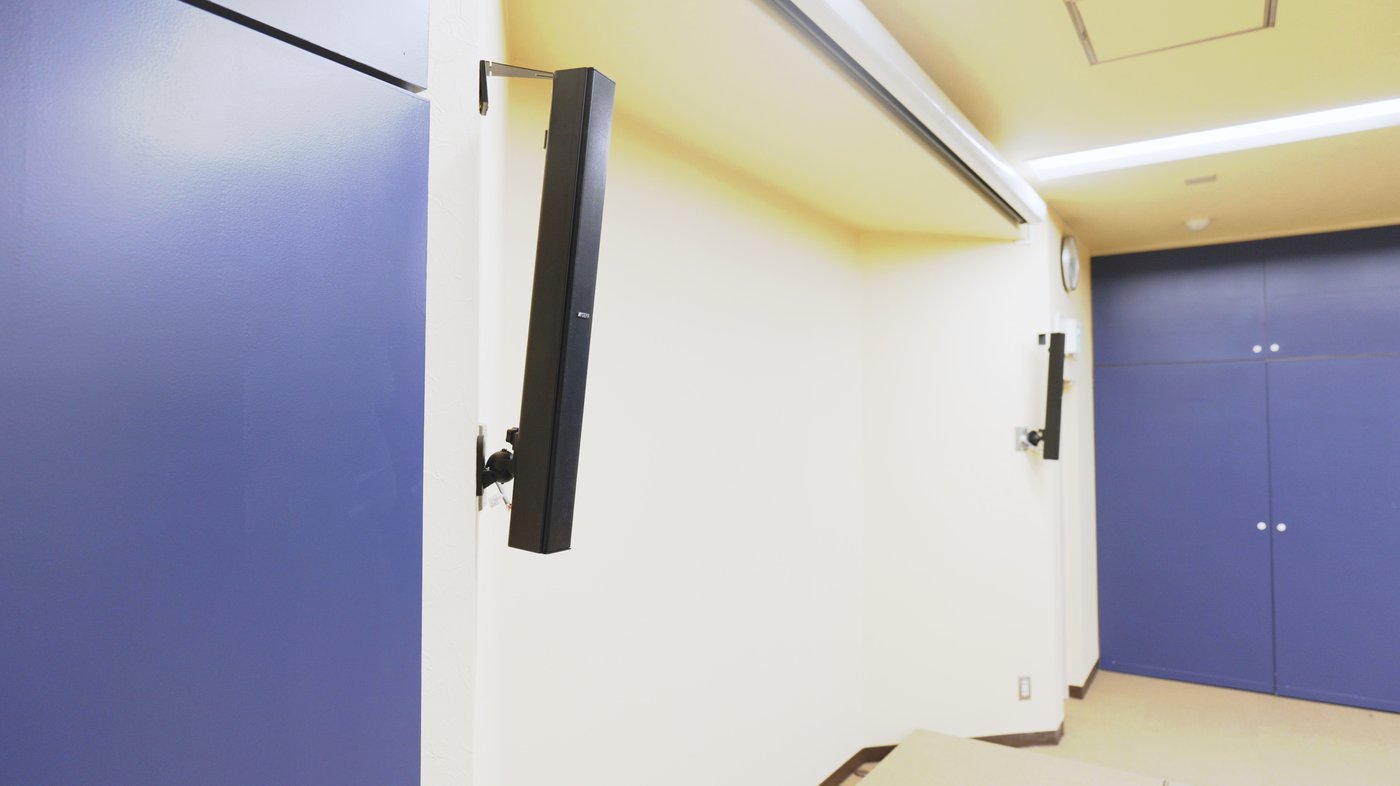

8本の2インチユニットを縦配列したKGEARラインアレイ。
垂直15°の絞った指向性で前後均一に届ける

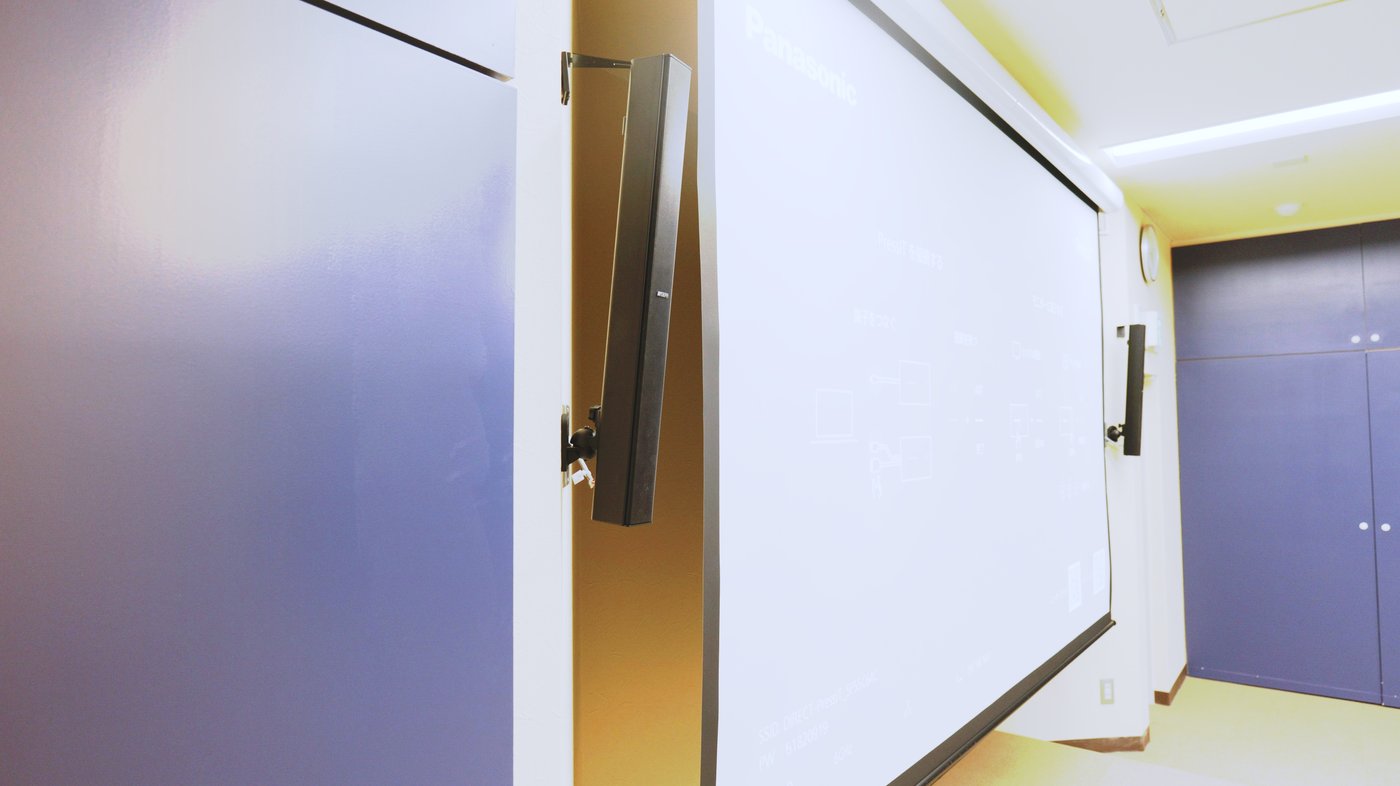

130インチスクリーン展開時。
スピーカーはスクリーン両サイドに設置し映像との一体感を演出

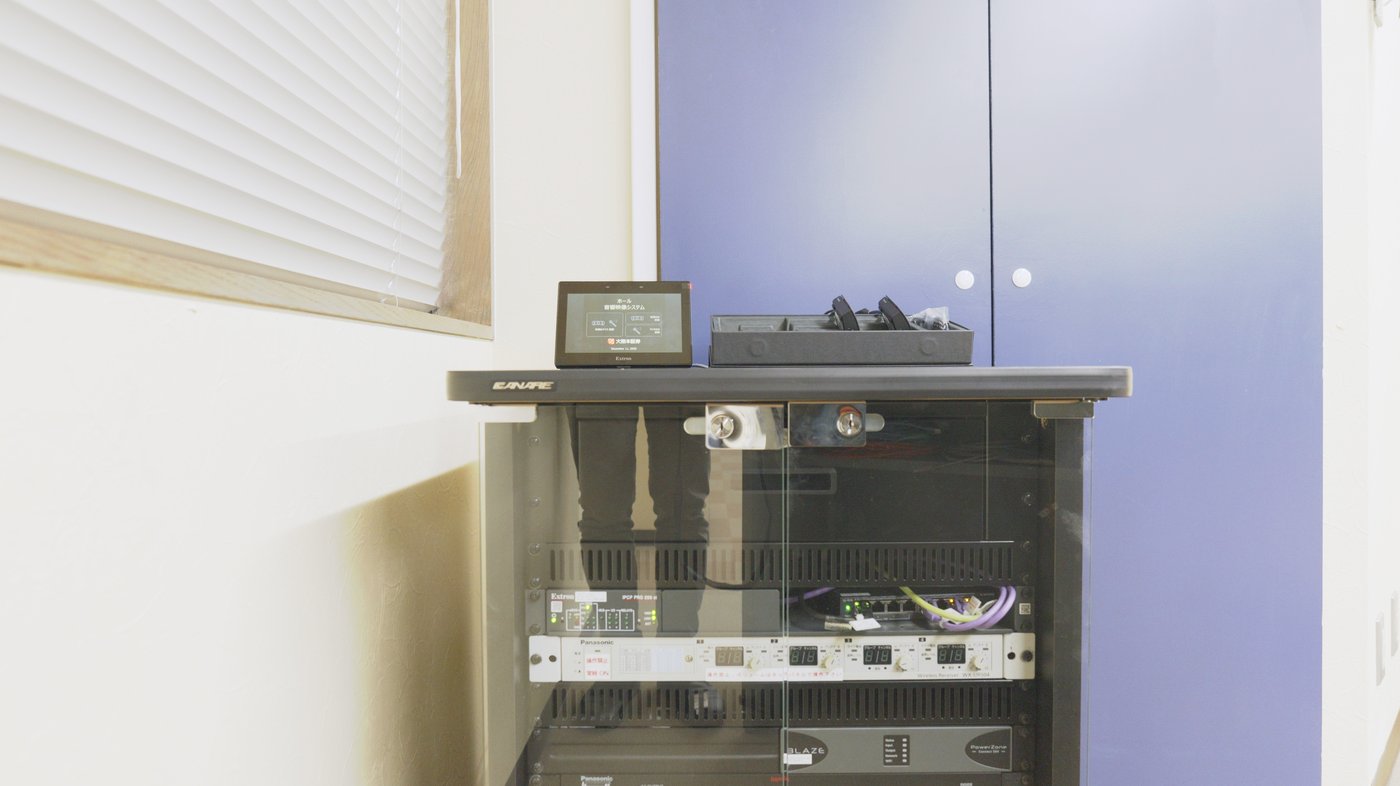

機材ラック内部。Extron IPCP・Blaze Audio DSPアンプ・無線マイク受信機を収納

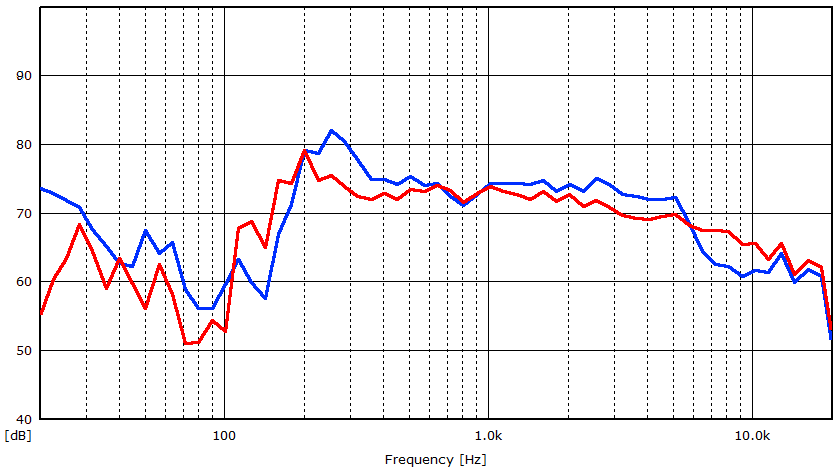

実測データ：音響調整後の周波数特性。
160Hz〜4kHz・前後偏差10dB以内を達成

照明制御タッチパネル制御KGEARラインアレイスピーカー7300lmプロジェクター130インチスクリーンDSP内蔵パワーアンプ7インチタッチパネルワイヤレスHDMIラック収納設計PanasonicExtronBlaze AudioPJLink制御FIR+IIR音響調整
